教育版レゴ® マインドストーム®EV3とは

アフレルはLEGOeducation正規代理店です

楽しく学べるロボティクスの世界へようこそ!

レゴマインドストームEV3

MIT-マサチューセッツ工科大学と共同開発された
ロボティクス製品・教育版レゴ マインドストーム。
頭脳部品インテリジェントブロックにプログラムすることによって、
レゴブロックで組み立てたロボットを自由に制御することができるレゴマインドストームは、発売から15年、RCX,NXTを経て次世代対応型教育版レゴ マインドストームEV3が生まれました。
すべてのスペックがパワーアップし、iOS、Androidに対応するインターフェイスとセンサーで高度な先端のテクノロジーを身近に体験することができます。
楽しく学べるロボティクスの世界にようこそ!

hardware ev3softwareexample











ハードウェア

ev3hard





教育版レゴ マインドストームEV3基本セットの
頭脳部分となるインテリジェントブロックは、
EV3用に開発されたセンサーによって計測した値でモーターを
制御する命令をプログラムすることができます。
また、WifiやBluetooth機能でワイヤレス通信も可能!







教育版EV3のおすすめポイント

  • Auto-ID機能。 どのポートに何が接続されたか自動検出できるから、すぐに間違いを発見できる!
  • USBによるデイジーチェーン接続。最大4台までのインテリジェントブロックを接続し、
    最大16個のモータを制御
  • Bluetooth, Wi-Fiなど、通信機能が充実! iOS、Android対応により、
    今後はiPhoneやAndroid搭載端末等のスマートデバイスとの連動が可能。
  • 高機能CPU 大容量メモリに加えマイクロSDカードで大量データの保存が可能

様々な動きを実現するインターフェイスとセンサー

様々なデバイスとの連携が可能

さまざまなディバイスとの連携



ev3text教育版レゴ マインドストームEV3基本セットに付属するセンサーやモーターはもちろん、前作モデルNXTやマイコンボード、Kinect,Wi-Fi、Bluetoothなど様々なデバイスとの連携ができ、学びによって活用の幅が広がります。

アフレルでは、様々なデバイスを適切に活用できるよう教材を
ご用意していますので、新しくスタートする方も安心です!

アフレル教材テキストの詳細はこちら

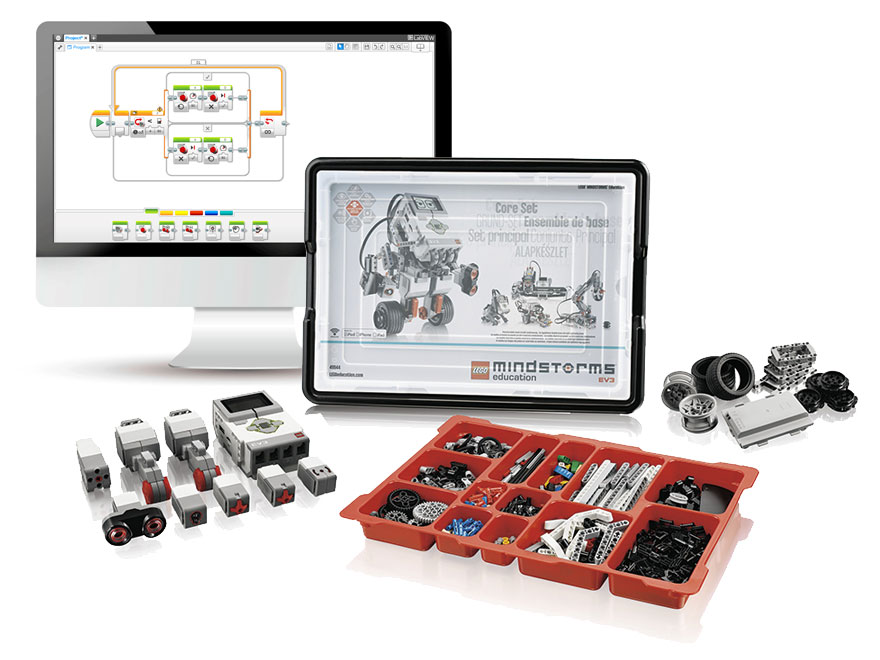

教育版レゴ マインドストームEV3基本セットV2(SW付)

EVR45544S通常価格52,000円(税込56,160円)

全パーツ数 541パーツ

  • 教育版EV3ソフトウェア

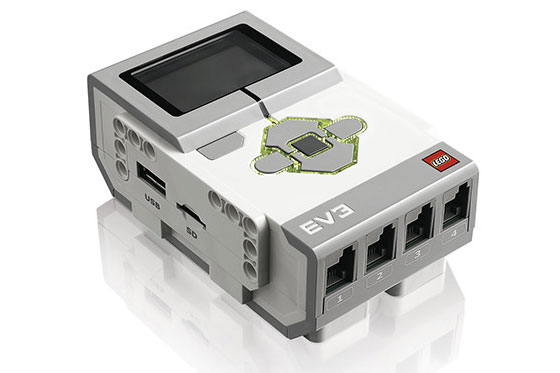

  • インテリジェントブロックEV3(EV3本体) ×1

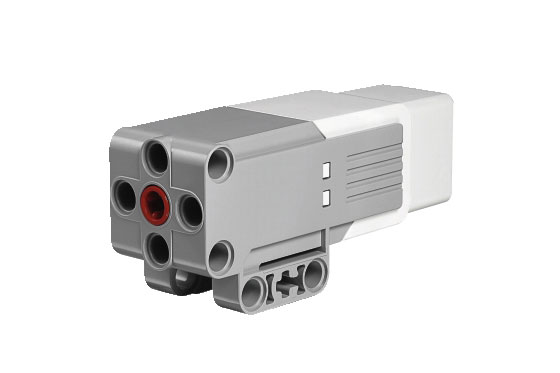

  • EV3 インタラクティブサーボモーターM ×1

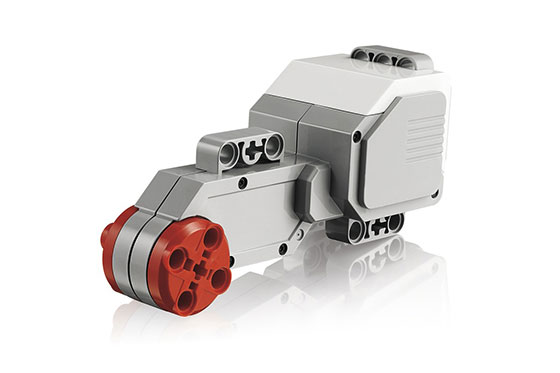

  • EV3 インタラクティブサーボモーターL ×2

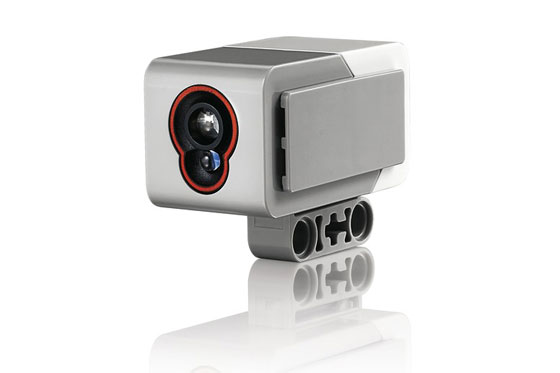

  • EV3 カラーセンサー ×1

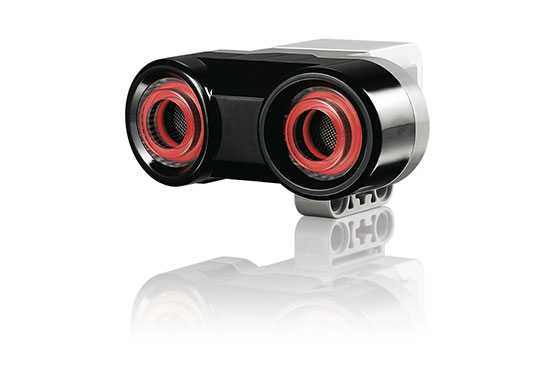

  • EV3 超音波センサー ×1

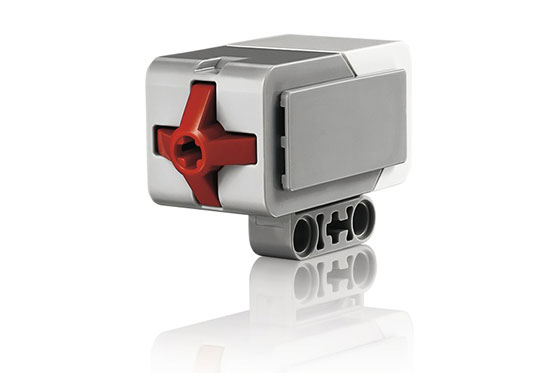

  • EV3 タッチセンサー ×2

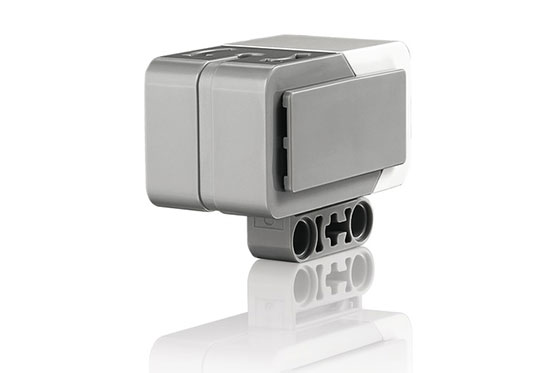

  • EV3 ジャイロセンサー ×1
  • USBケーブル
  • コネクターケーブル
  • 組立説明書

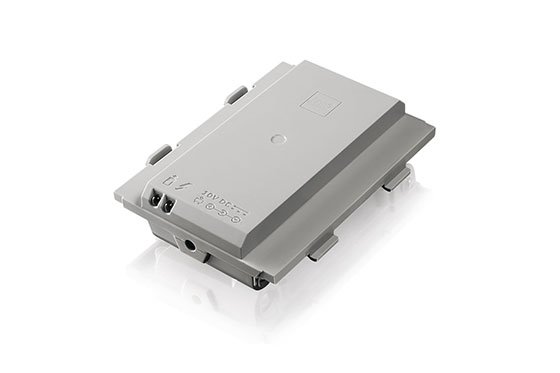

  • 充電式バッテリー
  • 専用ケース

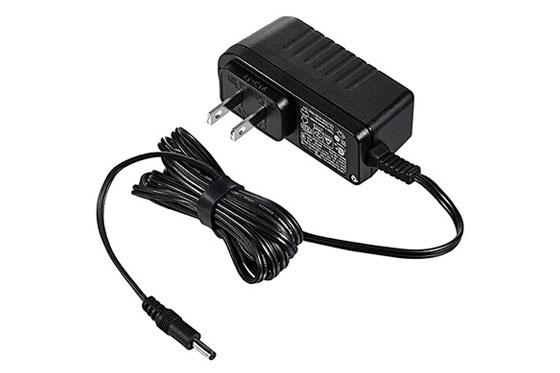

※DCアダプターは含まれておりません。

※本セットで、教育版EV3ソフトウェアならびにEV3アプリがご利用可能です。

※2016年1月より、教育版レゴマインドストームEV3基本セットに、教育版EV3ソフトウェアが含まれています。

go_to_cart_g

基本セット組立てモデル例

教育版EV3基本セット組み立てモデル例

教育版レゴ マインドストームEV3拡張セット

EVR45560通常価格14,200円(税込15,336円)

教育版レゴ マインドストーム EV3拡張セット

教育版EV3基本セットV2[EVR45544S]より、さらに大きく、さらに高機能な構造を組み立てたい方に。
ギアやホイールなど教育版EV3基本セットにはない様々なパーツが入っています。

全パーツ数 853パーツ
6種類の応用モデルの組立説明書は、教育版EV3ソフトウェアに入っています。

go_to_cart_g



基本セット+拡張セット組立てモデル例

教育版EV3基本セット+拡張セット組み立てモデル例

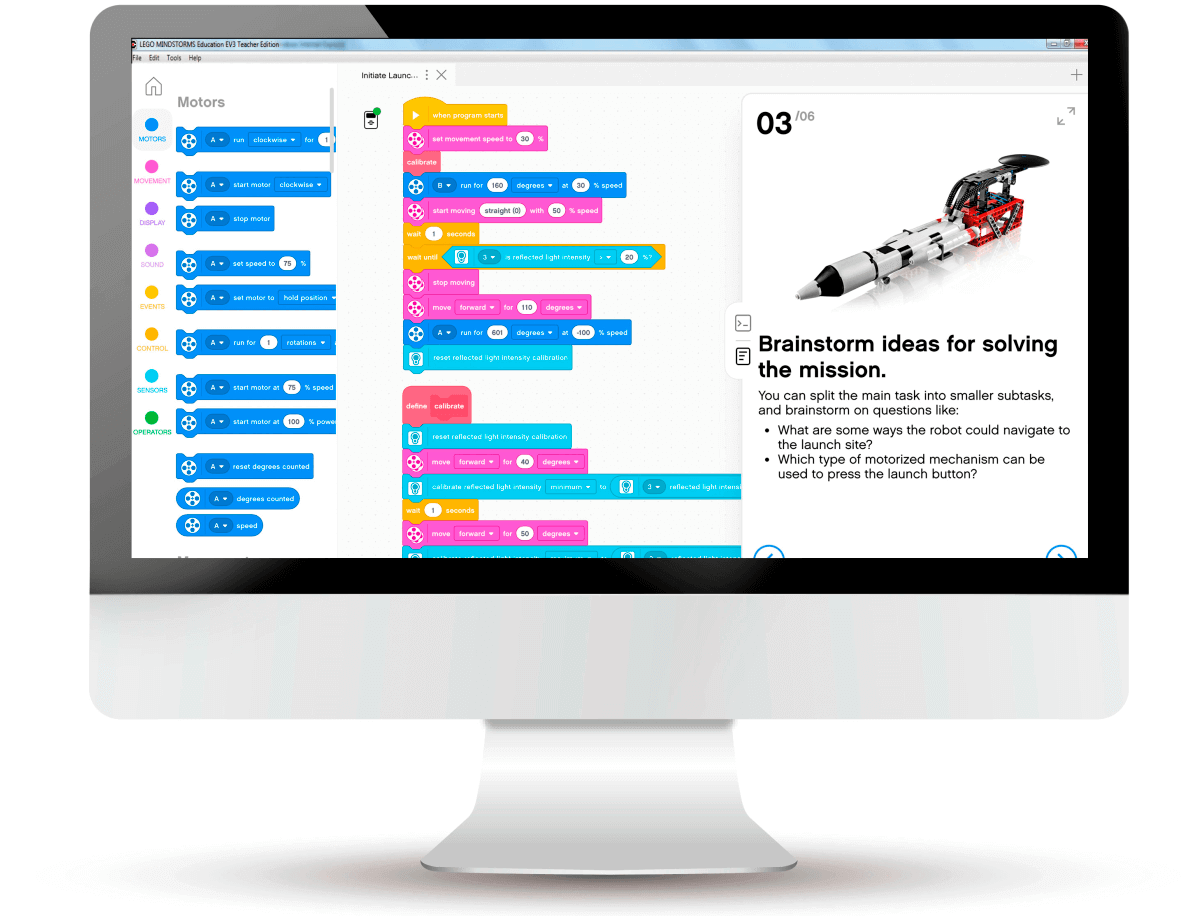

ソフトウェア



software01

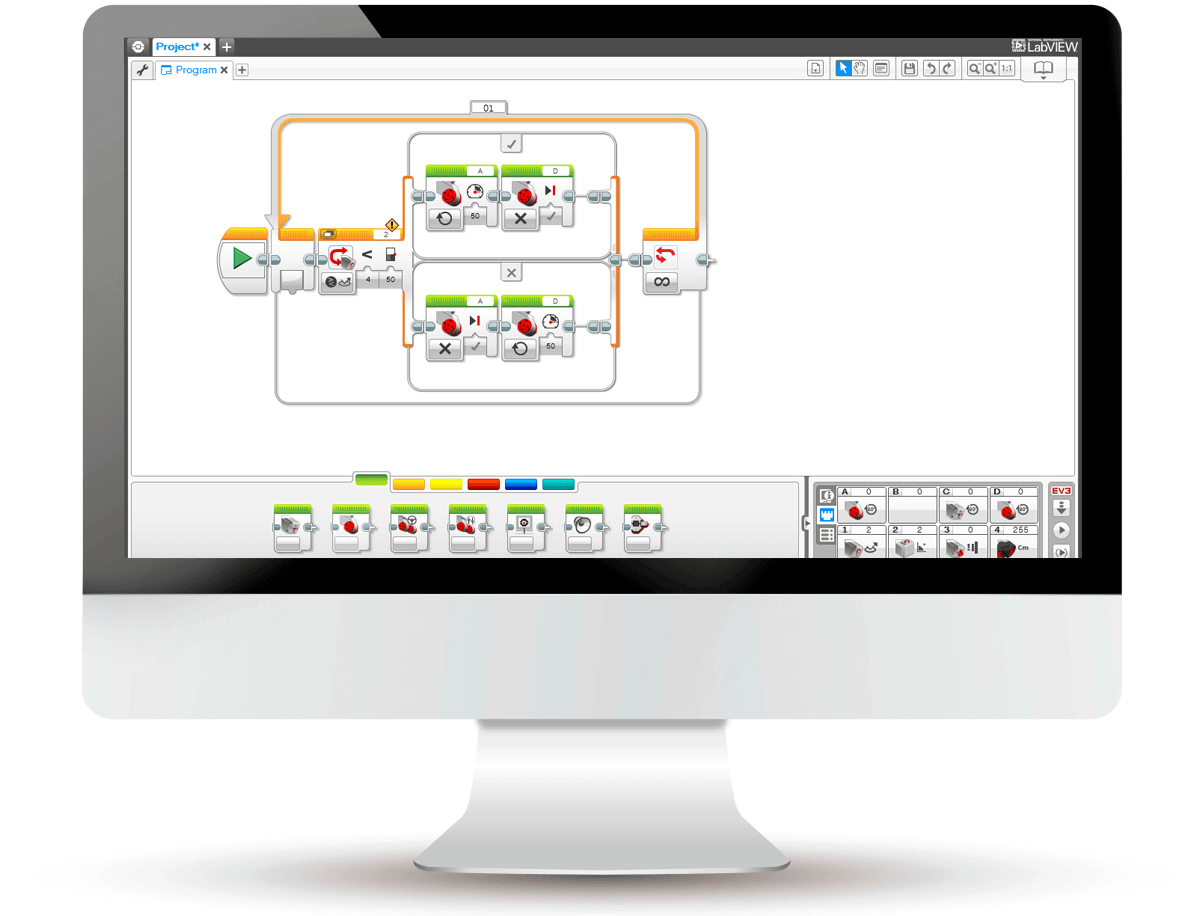

 教育版ソフトウェアは、National Instrumentsソフトウェア「LabVIEW」がベースとなっており、あらゆるユーザーのレベルや用途に対応できるソフトウェアデザインを実現しました。
プログラムはアイコンを画面上にドラッグ&ドロップするだけで完了。直感的なプログラムにより初心者でも簡単にプログラミングを体験できます。 もちろん詳細な設定や複雑な組み合わせにより高度なプログラムによる計測と制御も可能です。





直感的なビジュアルアイコンプログラミング

software02

  • 簡単に学べる、使える、理解できるデザイン
  • アイコンを使って、ドラック&ドロップで、簡単にプログラミング
  • 単純なプログラムから複雑なプログラムまで可能
  • アイコンの中にはパラメーターがあり、プログラム全体の流れを把握できる
  • 並行処理プログラムも簡単につくれる!





データロギングができる

科学実験や設計のテストの際に必要な数値データの予測、計測、収集、分析をEV3ソフトウェアでは行うことができます。
計測した数値の理解をより深められ、身近に感じられる機能です。

software03

  • 1秒に1000ものサンプルデータ収取が可能
  • データをエクセルとしてエクスポート可能
  • メモリ拡張により長時間の実験にも対応
  • USB,BluetoothやWi-Fiを通じライブデータロギングが可能
    (モーターロギング方法として、教育版EV3ソフトウェアの利用はもちろん、 インテリジェントブロックEV3の本体だけでも収集可能)
  • 予測ツールで、データーの予測値をフリーハンドや、様々な関数を利用し作成が可能

データセット計算

データセット計算機能には、次のような計算式が用意されており、センサーから取得したデータの分析に活用できます。

データセット計算《利用できる関数》
一次関数、二次関数、三次関数、比例、逆比例、サイン、コサイン、タンジェント

  • 基本分析ツールとして、点分析ができます。
  • 拡張分析ツールとして、区間分析ができます。区間分析では、 その区間の平均値や、中間値、標準偏差、近似曲線が使えます。













グラフプログラミング

programingセンサーの値のしきい値(境界の値)を設定し、センサーの値をグラフ化しながら、音を鳴らしたりモーターを動かしたりすることができます。

  • データ値に基づいたモーターやインターフェイスの操作をプログラム
  • 学生のグラフやデータの理解の向上に最適
  • 科学実験と技術を繋げる機能







教育機関向け利用に合わせた「指導者用」「学習者用」モード

ev3classコンテンツエディターにより、コンテンツを簡単に編集することができ、カスタマイズを行ったり、教師独自の授業コンテンツを作成することができます。 テキスト、イメージ、動画、音を変更し、ページの削除や追加をすることで自由にカスタマイズすることができます。

レゴ マインドストームEV3

  • A 指導者用モードで利用する場合、授業で学習者に公開するコンテンツと指導者用の指導案の2種の表示が可能
  • B ページには様々なコンテンツを追加可能
  • C 多彩なページレイアウトが可能



<動画とテキストでページを作成した例>

レゴ マインドストームEV3



教育版EV3ソフトウェアの動作環境について
[Windows]
OS:最新サービスパック適用済みWindows XP, Vista,Windows7 32bit / 64 bit, Windows8,8.1 32bit/64bit(Windows RT以外)
CPU:1.5GHz以上
RAM容量:2GB以上
ハードディスク:700MB以上
ディスプレイ:XGA(1024×760)
USBポート:1つ
  ※Windows(Windows RT以外)を搭載したタブレットで利用可能です
[Mac]
OS:最新サービスパック適用済み Mac OS 10.6, 10.7, 10.8, 10.9
CPU:1.5GHz以上
RAM容量:2GB以上
ハードディスク:700MB以上
ディスプレイ:XGA(1024×760)
USBポート:1つ



EV3アプリ(タブレット端末向けプログラミングアプリ)

タブレットでプログラミングができるアプリ!!
ロボットを使ってプログラミングや計測・制御を楽しく学べます。





2000045_prod_tablet_08_af



◆EV3アプリは、プログラミングの場所を選びません。

自由に持ち運べるタブレット上でプログラミングでき、Bluetoothで無線通信ができるので、EV3をより実践的に学ぶことができます。特に日本の学校では、これまでパソコンルームなど特定の場所でしかプログラミングを学ぶことができませんでしたが、EV3アプリにより、いつでも、どこでも授業が可能となります。

◆EV3アプリは、子どものやる気を引き出します。

プログラムを修正する場合、今まではPCデスクに戻ることが必要でしたが、EV3アプリならロボットの傍ですぐに修正・確認できるため、小中学生でも集中してプログラミングに取り組むことができます。トライ&エラーの繰り返しの中で、問題解決・発見力や論理的思考力などが育まれ、子どもの学びを促します。



150525_ev3_app



◆シンプルな機能だけを搭載!初心者でも安心してお使いいただけます。

初心者でも扱いやすいよう、EV3アプリではシンプルでわかりやすい機能だけを搭載しており、小学校でも簡単にお使いいただけます。また技術・家庭科の「プログラミングによる計測・制御」を中心とした中学校での授業に必要な機能が揃っているため、より効果的なプログラミング教育の実践と、タブレット端末等ICT機器の有効活用を、同時に簡単に実現することができます。

【システム要件】
■iOS版
iPad / iPad Air / iPad mini / iOS8以上

ダウンロード方法:AppStoreyからアプリをダウンロード

■Aodroid版
Android4.2以上

ダウンロード方法:GooglePlayからアプリをダウンロード

(推奨デバイス)
• Samsung Galaxy Tab 3 8
• Samsung Galaxy Tab 3 10.1
• Samsung Galaxy Tab 4 10.1
• Samsung Galaxy Tab 4 7
• Samsung Galaxy Note 10.1
• Samsung Galaxy Tab S
• Amazon Kindle Fire HDX
• Amazon Kindle Fire HDX 8.9″
• Google Nexus 9
• Sony Xperia Z3 Tablet Compact (8″)

【アプリの仕様】
チュートリアル機能:6チュートリアル
(Lモーター制御、Mモーター制御、ライントレース、カラー値計測、角度制御、障害物検知)
組み立て説明書:トレーニングロボット
コンテンツエディター:Contentviewer(エディット機能なし)
データ送信:Bluetooth
プログラミングアイコン:動作パレット / フロー制御パレット / メモパレット
センサー(EV3):タッチセンサー / カラーセンサー / ジャイロセンサー / 超音波センサー
センサー(NXT):タッチセンサー / カラーセンサー
ポートビュー:○
ヘルプ機能:○
教師用ガイド:9レッスン分カリキュラム



150526_ev3_app_image



EV3アプリの機能はシンプルでわかりやすいため、子どもやプログラミング初心者の「ロボットを動かしてみたい」をいう興味・関心を引き出します。「アクティブ・ラーニング(能動的学習)」にも最適です。(写真はUS版アプリ)



150527_gamen





◆シンプルで扱いやすいプログラミングブロック

150527_blocks





活用例



世界で50,000を超す教育機関にて採用済み。小学校の授業から企業研修や製品開発まで幅広く活用。
 -中学の技術・家庭科の新学習指導要領に対応
 -最新の中学・高校の教科書に教育版レゴ マインドストームが掲載されています。
 - JAXAの宇宙飛行士候補者選抜試験(平成21年実施・国際宇宙ステーション滞在が決まっている
  油井亀美也(ゆい・きみや)さん達の受験時)でも利用されました。

  • コンピューターサイエンス
    本物のプログラミング

    実際にプログラミングをし、ロボットを動かすことで、プログラムによる計測と制御やアルゴリズムの学習、論理的思考力・問題解決の育成が可能。

  • データ解析・分析
    科学実験で分析力を

    センサー値のリアルタイムデータを収集・グラフ化することで、実験や検証・分析の授業や学習をサポート。

  • テクノロジー
    実社会の技術を体験

    センサーや機械など実社会で活用されている技術を実体験し、課題に取り組んでいくことで、身のまわりの技術への興味関心と知識、そして探究心を育成。

  • エンジニアリング
    アイデアからプロトタイプの製作

    設計・製作・テスト・検証・改良のエンジニアリングプロセスを体験。課題に向けて自由な発想で試行錯誤しながら取り組むことが可能。

  • 数学・算数
    数値を生かす

    予測・計算した数字をロボットを動かすことで可視化することが可能。角度・速度・距離などの計算結果を実体験。







導入をお考えの方へ「指導者向け講習会」を実施します!
もちろん導入後もアフレルならしっかりサポート

ev3_support01

学校の先生や部活の顧問などの指導者になる方向けに、アフレルの教材、
教育版EV3を体験いただきながら、授業のポイントや指導方法について
ご説明いたします。
指導を実施される人数、部会単位、レベルなどをお伺いして講習会を実施しますので、
安心して教育版EV3を導入いただけます。

ev3_support02

また、導入後に指導方法のこと、機種の不備などお困りのことがあれば、
カスタマーセンターと営業担当がしっかりサポート。 安心して使い続けられます。

導入事例

導入先:企業
企業 (独)宇宙航空研究開発機構(JAXA)
ブラザー工業(株)
キヤノンソフトウェア(株)
活用事例 企業研修
(エンジニア基礎研修他)
導入先:大学・大学院
学校(敬称略) 京都大学、電気通信大学、早稲田大学
明治大学、神奈川工科大学
中部大学、京都光華女子大学
活用事例 教育学部、工学部
導入先:専門学校
学校(敬称略) 麻生情報ビジネス専門学校
河原電子ビジネス専門学校
九州技術教育専門学校
活用事例 機械、電気・電子及び情報制御実習
導入先:高等専門学校
学校(敬称略) 51高専に導入済み
活用事例 機械、電気・電子及び情報制御実習
導入先:高校
学校(敬称略) 東北学院榴ヶ岡高校(宮城)
柏陽高校(神奈川)
武生高校(福井)
東海大学付属熊本星翔高校(熊本)
活用事例 情報、数学、総合学習
導入先:工業高校
学校(敬称略) 県立大曲工業高校(秋田)
県立宇都宮工業高校(栃木)
県立磯子工業高校(神奈川)
県立沼津工業高校(静岡)
県立浦添工業高校(沖縄)
活用事例
導入先:中学校
学校(敬称略) 奈良教育大学附属中学校(奈良)
岡山大学教育学部附属中学校(岡山)
愛知県豊田市教育委員会(市内各中学校)
福井県福井市教育委員会(市内各中学校)
新潟県長岡市教育委員会(市内各中学校)
活用事例 技術・家庭科の技術分野、課外活動
導入先:小学校
学校(敬称略) 玉川学園*(東京)
惜陰小学校(福井)
岐阜聖徳学園大学附属小学校(岐阜)
*小中学校共に導入
活用事例 総合学習、課外活動
